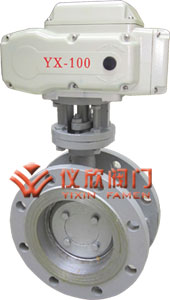

    電動法蘭調節蝶閥

    一、電動法蘭調節蝶閥 概述

    電動法蘭調節蝶閥是由YXR電動執行器與三偏心彈性蝶閥組成,內置私服放大器,可以實現閥門的模擬量信號控制。蝶閥采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。電動法蘭調節蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上,是調節流量和截斷流體的最佳裝置。

    電動彈性金屬密封蝶閥 電動彈性金屬密封蝶閥
    電動法蘭調節蝶閥 電動法蘭調節蝶閥

    二、電動法蘭調節蝶閥 特點

    1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便;
    2、本蝶閥采用不銹鋼“U”型密封圈,具有一定的彈性無論在高溫、低溫的情況下,它與蝶板均具有優良的密封性;
    3、本蝶閥的三維偏心距,經過嚴格的計算,“U”型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能;
    4、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;
    5、本蝶閥結構獨特,“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠;
    6、耐高溫、耐低溫、耐腐蝕性。

    三、電動法蘭調節蝶閥 結構特點

    ①體積小、重量輕、操作輕巧、便于安裝、維修。
    ②密封性能優良可靠、零泄漏,使用壽命長。
    ③流量特性趨于直線,調節性能最優。
    ④結構簡單,開關迅速,90°旋轉啟閉。
    ⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
    ⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
    ⑦更換零件襯里材質可適用于各種介質。

    四、電動法蘭調節蝶閥 執行機構

    1.功能強勁:智能型、調節型、開關式。
    2.體積小巧:體積僅相當于同類產品的35%左右。
    3.使用方便:采用單相電源,接線簡單;采用獨創的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
    4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
    5.智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。
    也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列?!軩N200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基,澳托克,揚州電力,天二通,蘭陵等;國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思(西門子)等。

    五、電動法蘭調節蝶閥 主要技術參數

    公稱通徑 DN(mm) 50~1200
    公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
    試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
    密封試驗 0.66 1.1 1.76 2.75 4.4
    氣密封試驗 0.6 0.6 0.6 0.6 0.6
    適用介質 水、蒸氣、油品、酸類腐蝕性等。
    適用溫度 碳鋼 :-29℃~600℃ 不銹鋼-40℃~600℃

    六、電動法蘭調節蝶閥 主要零件材料及接線說明

    零件名稱 材料
    閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
    蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
    密封圈 不銹鋼、聚內脂、抗磨材料
    閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
    填料 柔性石墨

    七、電動彈性金屬密封蝶閥 主要外形尺寸

    公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格
    1.0MPa 1.6MPa 2.5MPa
    L H1 H D D1 z-Фd D D1 z-Фd D D1 z-Фd
    50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
    65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
    80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
    100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
    125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
    150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
    200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
    250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
    300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
    350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
    400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
    450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
    500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
    600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
    700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
    800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
    900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
    1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
    1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
    1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
    1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
    1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
    2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
