IKZL型電動執行器是我公司引進德國先進技術開發的最新一代機電一體化產品，它采用微處理技術和機電一體化結構設計。 其性能可靠、功能多、體積小、重量輕、通用性強，調試簡單，操作方便，它與閥門配套，即成為完整的執行單元。很容易和其它電動單元組合儀表配套使用， 組成一個自動控制單元系統，廣泛地適用于電站、石油、化工、輕工、鍋爐、空調等行業。
特點：
●集成度高，功能強大，精度高，溫度穩定性好，抗干擾性能好
●機電一體化設計，集減速器、電機、位置發生器、控制器于一體
●采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息
●電機采用永磁式交流同步電機，慣性小，具有自鎖功能，定位快速準確
●位置發送器采用齒輪式傳動，確保限位可靠準確
●參數設置采用菜單式操作，易懂，易操作
●傳感器采用高精度導電塑料電位器
型號編制說明
IKZL-203-10
IK：智能型 ZL：直行程 203：輸出力 10：額定行程
 |
 |
| IKZL系列電動執行器 | IKZL系列電動執行器 |
| 項目名稱 | IKZL系列 | |
|---|---|---|
| 控制機構 | 輸入信號 | 4～20mAdc；0～10VDC；1～5VDC；低電平開關量 |
| 反饋信號 | 4—20mAdc | |
| 死區 | 0.4％—3％ | |
| 基本誤差 | ±2.5％ | |
| 回差 | ≤1.5％ | |
| 限位 | 開側，閉側 | |
| 開度檢測 | 精密導電塑料電位器 | |
| 動力 | 動力 | 220V，50Hz |
| 驅動電機 | 交流同步低速電機 | |
| 附屬機構 | 加熱器 | 選擇件 |
| 手動機構 | 便攜式手動曲柄 | |
| 安裝條件 | 環境溫度 | 無加熱器-25℃～+70℃ |
| 相對濕度 | <95％ | |
| 環境氣體 | 無腐蝕性氣體 | |
| 接線口 | 二十四線接線板 | |
| 防護等級 | IP65 | |
| 型號 | 額定負載(N) | 最大行程(mm) | 全行程時間(s) | 額定電流(A) | 質量(Kg) |
|---|---|---|---|---|---|
| IKZL-203 | 2500 | 10 | 10 | 0.35 | 22 |
| 16 | 16 | ||||
| 25 | 25 | ||||
| 1KZL-204 | 4000 | 10 | 10 | 0.5 | |
| 16 | 16 | ||||
| 25 | 25 | ||||
| 1KZL-206 | 6000 | 40 | 40 | 0.55 | 30 |
| 60 | 60 | ||||
| 1KZL-210 | 10000 | 60 | 60 | 0．55 | 40 |
| 100 | 100 | ||||
| 1KZL-216 | 16000 | 60 | 60 | 0.9 | |
| 100 | 100 | ||||
| 1KZL-225 | 25000 | 60 | 60 | 0．9 | 60 |
| 100 | 100 |
 |
 |

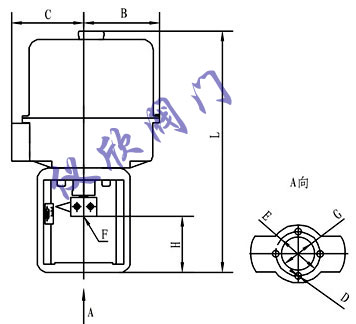

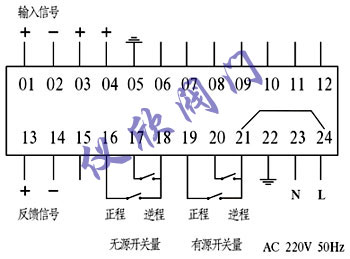

| IKZL系列電動執行器安裝尺寸圖 | IKZL系列電動執行器外部接線圖 |
| 型號 | 高度L | B | C | 連接頭到法蘭底端Hmin | 法蘭吻合內徑G | 法蘭連接孔距E | 法蘭連接孔D | 接頭螺紋F |
|---|---|---|---|---|---|---|---|---|
| IKZL203 | 435 | 122 | 150 | 70 | Φ60 | Φ80 | 4-Φ11 | M8 |
| 1KZL204 | ||||||||
| 1KZL206 | 556 | 150 | 175 | 110 | Φ80 | Φ105 | 4-Φ11 | M12x1.25 |
| 581 | 150 | 175 | 110 | Φ95 | Φ118 | 4-Φ11 | M16x1.5 | |
| 1KZL210 | 630 | 150 | 175 | 110 | Φ95 | Φ118 | 4-Φ11 | M16x1.5 |
| 675 | 150 | 175 | 110 | Φ100 | Φ130 | 4-Φ18 | M20x1.5 | |
| 1KZL216 | 630 | 150 | 175 | 110 | Φ95 | Φ118 | 4-Φ14 | M16x1.5 |
| 675 | 150 | 175 | 110 | Φ100 | Φ130 | 4-Φ18 | M20x1.5 | |
| 1KZL225 | 630 | 150 | 175 | 110 | Φ95 | Φ118 | 4-Φ14 | M16x1.5 |
| 675 | 150 | 175 | 110 | Φ100 | Φ130 | 4-Φ18 | M20x1. |
