    儀欣閥門氣動控制閥>>氣動球閥>>氣動襯氟球閥

    氣動襯氟球閥

    一、氣動襯氟球閥 概述

    氣動襯氟球閥由氣動活塞式執行機構和襯氟O型球閥組成,閥芯采用襯氟圓柱型通孔球體和軟密封閥座。
    氣動襯氟球閥體內壁和金屬閥內組件襯有耐腐蝕、抗老化的聚全氟乙丙烯(F46),因而具有耐腐蝕性能良好、抗老化性能高、壽命長、流阻小、流通能力大等優點,特別適用各行業對酸、堿等強腐蝕性介質場合。

    氣動襯氟球閥 氣動襯氟球閥

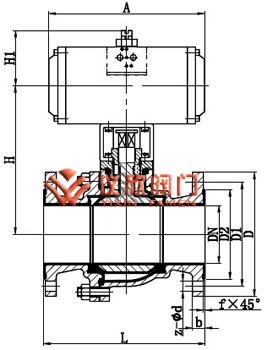

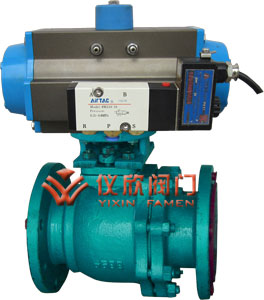

    氣動襯氟球閥(配AT汽缸) 氣動襯氟球閥外形尺寸圖

    二、氣動襯氟球閥 特點

    1、 耐腐蝕:閥體內腔及理體均包襯2.5-3mm厚的F46,能耐酸、堿,耐強腐蝕。
    2、采用軟密封閥座,密封性能好。
    3、體積小,重量輕,結構簡單,安裝維修方便。
    4、流阻小,流通能力。

    三、氣動襯氟球閥 閥體及內件

    1、閥體
    型 式: 直通兩分式鑄造球閥
    公稱通徑: DN15~200mm
    公稱壓力: PN1.0、1.6MPa (ANSI 150Lb)
    連接形式: 法蘭連接 JB/T79-94(ANSI16.5)
    材 料: ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
    上 閥 蓋: 與閥體一起鑄造
    填 料: 聚四氟乙烯
    介質溫度:-20~+150℃
    2、閥內組件
    閥芯形式: 球型閥芯
    流量特性: 快開特性
    閥 座: 聚四氟乙烯
    材 料: ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
    閥芯轉角: 90°

    四、氣動執行機構規格技術參數

    規格型號 氣源壓力 選配閥門
    2 3 4 5 6 7 8
    GTD40 3.7 3.7 7.4 9.3 11.2 13.0 14.9 DN8-DN10
    GTD52 7.9 7.9 15.7 19.6 23.6 27.5 31.4 DN10-DN20
    GTD65 14.7 14.7 29.5 36.8 44.2 51.5 58.9 DN25-DN32
    GTD80 26.0 26.0 52 65.1 78.1 91.1 104 DN32-DN40
    GTD90 37.6 37.6 75.3 94.1 112 131 150 DN40-DN50
    GTD100 58.3 58.3 116 145 174 203 232 DN50-DN65
    GTD115 84.5 84.5 169 211 253 295 338 DN65-DN80
    GTD125 108 108 217 272 326 381 435 DN80-DN100
    GTD145 159 159 318 398 475 557 637 DN100-DN125
    GTD160 223 223 446 557 669 780 892 DN125-DN150
    GTD190 367 367 734 917 1101 1284 1467 DN150-DN200
    GTD210 548 538 1075 1344 1613 1882 2151 DN200
    GTD255 1057 1057 2115 2644 3172 3701 4230 DN200-DN300
    GTD300 1656 1656 3293 4117 4940 5764 6587 DN300-DN350
    DGTD350 2490 2490 4981 6226 7471 8717 9962 DN350-DN400

    五、氣動襯氟球閥 外型尺寸

    公稱通徑 L D D1 D2 b Z-¢d H H1 A 重量(kg)
    15 130 95 65 45 14 4-¢14 150 54 177 7
    20 130 105 75 55 16 4-¢14 150 7.8
    25 140 115 85 65 16 4-¢14 174 11
    32 165 135 100 78 18 4-¢18 174 80 216 15
    40 165 145 110 85 18 4-¢18 208 22
    50 203 160 125 100 20 4-¢18 237 31
    65 222 180 145 120 20 4-¢18 285 36
    80 241 195 160 135 22 4-¢18 302 51
    100 305 215 180 155 22 8-¢18 324 125 290 84
    125 356 145 210 185 24 8-¢18 450 110
    150 394 280 240 210 24 8-¢23 480 150
    200 457 335 295 265 26 8-¢23 526 230
