Q647氣動固定式球閥

一、氣動固定式球閥 概述

固定式氣動球閥可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動固定式球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

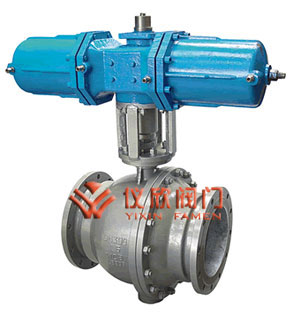

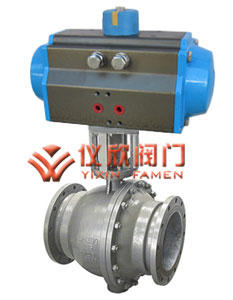

氣動固定球閥（配AT汽缸）	氣動固定球閥 （配AW汽缸）

二、氣動固定式球閥 主要零件材料

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本體材料	柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨 編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

三、氣動固定式球閥 主要外形尺寸

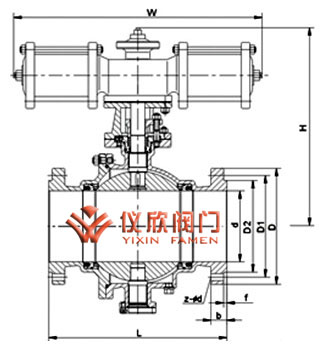

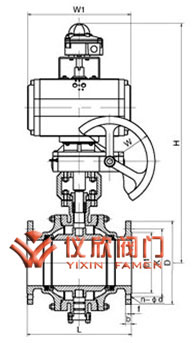

氣動固定球閥結構圖（配AW汽缸）	氣動固定球閥結構圖（配AT汽缸）

公稱通徑 DN(mm)	尺 寸(mm)												執 行 器 型 號
	1.6MPa				2.5MPa				4.0MPa
	L	D	D1	z-φd	L	D	D1	z-φd	L	D	D1	z-φd
50	203	160	125	4-18	216	160	125	4-18	216	160	125	4-18	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列執行器 （以上選配僅供參考具體 選區用根據實際要求）
65	222	180	146	4-18	241	180	145	8-18	241	180	145	8-18
80	241	195	160	8-18	283	195	160	8-18	283	195	160	8-18
100	305	215	180	8-18	305	230	190	8-23	305	230	190	8-23
125	356	245	210	8-18	381	270	220	8-25	381	270	220	8-25
150	394	280	240	8-23	403	300	250	8-25	403	300	250	8-25
200	457	335	295	12-23	502	360	310	12-25	502	375	320	12-30
250	533	405	355	12-25	586	425	370	12-30
300	610	460	410	12-25	648	485	430	16-30
350	686	520	470	16-25	762	550	490	16-34
400	762	580	525	16-30	838	610	550	16-34
450	864	640	585	20-30	914	660	600	20-34
500	914	705	650	20-34	991	730	660	20-41
