Q347高壓鍛鋼球閥
高壓鍛鋼球閥產品特點：1、本產品所有部件均為鍛件2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。3、采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。
 |
 |
Q347高壓鍛鋼球閥 |

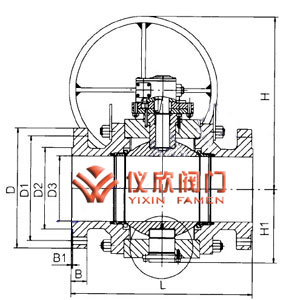

Q347高壓鍛鋼球閥結構圖 |
一、Q347高壓鍛鋼球閥 主要零件材質
| 零件名稱 |
材質 |
| GB |
ASTM |
| 閥體、閥蓋 |
WCB |
A216-WCB |
| 密封圈 |
尼龍 |
尼龍 |
| 球體 |
1Cr18Ni9Ti |
SS 304 |
| 閥座、閥桿 |
2Cr12 |
A246-416 |
| O形圈 |
橡膠 |
橡膠 |
| 雙頭螺柱 |
35CrMoA |
A193-B7 |
二、Q347高壓鍛鋼球閥 主要性能規范
| 公稱壓力 |
試驗壓力 |
| 殼體 |
高壓液密封 |
低壓氣密封 |
| 16.0 |
24 |
17.6 |
0.6 |
| 32.0 |
48 |
35.2 |
| 適用溫度 |
-40~80℃ |
| 適用介質 |
水、油品、氮氣、氨氣、氫氣液化 |
三、Q347高壓鍛鋼球閥 連接尺寸
| 公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
主 要 尺 寸 （mm） |
| L |
L1 |
D |
D1 |
H |
W |
M |
D2 |
b |
Z- Φ d |
| 法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
| 160 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-Φ18 |
| 15 |
230 |
170 |
62 |
70 |
95 |
100 |
60 |
23 |
85 |
62 |
220 |
M24×2 |
20 |
20 |
3-Φ18 |
| 20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-Φ18 |
| 25 |
260 |
205 |
77 |
95 |
105 |
115 |
68 |
36 |
100 |
80 |
250 |
M33×2 |
28 |
22 |
3-Φ18 |
| 32 |
300 |
230 |
100 |
110 |
115 |
150 |
80 |
43 |
120 |
96 |
300 |
M42×2 |
38 |
24 |
4-Φ18 |
| 40 |
|
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M52×2 |
48 |
30 |
6-Φ26 |
| 50 |
400 |
330 |
130 |
140 |
165 |
200 |
115 |
61 |
165 |
128 |
450 |
M64×3 |
58 |
32 |
6-Φ26 |
| 65 |
490 |
360 |
140 |
150 |
200 |
225 |
145 |
80 |
180 |
180 |
500 |
M80×3 |
74 |
40 |
6-Φ29 |
| 80 |
580 |
380 |
150 |
160 |
225 |
270 |
170 |
105 |
200 |
200 |
600 |
M24×2 |
94 |
50 |
6-Φ33 |
| 100 |
620 |
430 |
178 |
188 |
260 |
320 |
190 |
118 |
245 |
245 |
800 |
M125×4 |
115 |
60 |
6-Φ36 |
| 320 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-Φ18 |
| 15 |
230 |
170 |
62 |
70 |
105 |
100 |
68 |
23 |
85 |
62 |
220 |
M33×2 |
28 |
20 |
3-Φ18 |
| 20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-Φ18 |
| 25 |
260 |
205 |
77 |
95 |
115 |
115 |
80 |
36 |
100 |
80 |
250 |
M42×2 |
35 |
25 |
4-Φ18 |
| 32 |
300 |
230 |
100 |
110 |
135 |
150 |
95 |
43 |
120 |
96 |
300 |
M52×2 |
41 |
30 |
4-Φ22 |
| 40 |
350 |
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M64×3 |
47 |
35 |
6-Φ26 |
| 50 |
400 |
330 |
130 |
140 |
200 |
200 |
145 |
61 |
165 |
128 |
450 |
M80×3 |
70 |
40 |
6-Φ29 |
| 65 |
490 |
360 |
140 |
150 |
225 |
225 |
170 |
80 |
180 |
180 |
500 |
M100×3 |
90 |
50 |
6-Φ33 |
| 80 |
580 |
380 |
150 |
160 |
260 |
270 |
195 |
105 |
200 |
200 |
600 |
M125×4 |
112 |
55 |
6-Φ36 |
| 1OO |
620 |
430 |
178 |
188 |
300 |
320 |
235 |
118 |
245 |
245 |
800 |
M155×4 |
135 |
65 |
8-Φ36 |
