Q71對夾式球閥
對夾連接球閥 具有結構緊湊、體積小、重量輕、 密封性能好、啟閉靈活、安裝方便等特點。主要適用于石油、化工、冶金、制藥、食品等各類系統中。
而保溫對夾連接球閥良好的保溫保冷特性既能有效防止管路中粘稠介質凝固，又能降低管路中介質熱量的損失。
本系列對夾球閥可裝上相應的電動及氣動裝置,以實現遙控或自動控制。
 |
 |

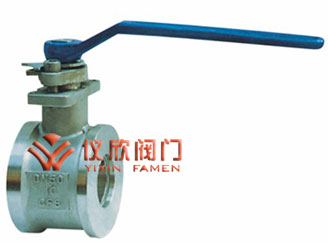

Q71對夾式球閥 |

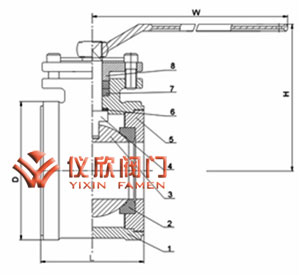

Q71對夾式球閥結構圖 |
一、Q71對夾式球閥 技術規范
| 結構形式 |
對夾式 |
| 連接法蘭 |
ANSI B16.5、JB/T79 |
| 驅動方式 |
手動、電動、氣動 |
| 試驗和檢 |
JB/T9092-99 API 598 |
二、Q71對夾式球閥 主要零件材質
| 序號 NO |
零件名稱 |
材 質 |
| GB |
ASTM |
| 1 |
閥體 |
CF8 |
A351-CF8 |
| 2 |
密封圈 |
PTFE、PPL |
| 3 |
球體 |
0Cr18Ni9 |
A351-CF8 |
| 4 |
閥桿 |
0Cr18Ni9 |
A276-304 |
| 5 |
閥座 |
0Cr18Ni9 |
A276-304 |
| 6 |
墊片 |
PTFE、PPL |
| 7 |
墊片 |
柔性石墨 +不銹鋼 |
| 8 |
填料 |
PTFE、PPL |
| 9 |
壓套 |
0Cr18Ni9 |
A351-CF8 |
三、Q71對夾式球閥 主要外型及連接尺寸表
| 公稱通徑(DN） |
主 要 尺 寸 （mm） |
| L |
D |
W |
H |
| （ mm） |
（ in） |
1.0MPa |
1.6MPa |
2.5MPa |
150Lb |
10k |
手動 |
手動 |
| 15 |
1/2 |
40 |
53 |
53 |
53 |
47 |
58 |
130 |
80 |
| 20 |
3/4 |
45 |
63 |
63 |
63 |
57 |
63 |
170 |
80 |
| 25 |
1 |
50 |
73 |
73 |
73 |
66 |
74 |
170 |
100 |
| 32 |
11/4″ |
60 |
84 |
84 |
84 |
75 |
84 |
200 |
110 |
| 40 |
11/2″ |
70 |
94 |
94 |
94 |
85 |
89 |
250 |
120 |
| 50 |
2 |
80 |
109 |
109 |
109 |
103 |
104 |
250 |
130 |
| 65 |
21/2″ |
110 |
129 |
129 |
129 |
122 |
124 |
350 |
140 |
| 80 |
3 |
120 |
144 |
144 |
144 |
135 |
134 |
350 |
150 |
| 100 |
4 |
140 |
164 |
164 |
170 |
173 |
159 |
240 |
180 |
注：系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。
