100D定水位閥

一、100D定水位閥 概述

100D定水位閥是一種隔膜式調節水箱和水塔掖面高度的閥門。閥門由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞個水泵，水泵停止供水；當液面底于設定位置時水泵自動供水。該閥動作平穩，有效防止開泵水錘和停泵水錘的產生。避免管道產生過高的壓力。適用于水箱、水塔的自動供水系統。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠。

100D定水位閥	100D定水位閥尺寸圖

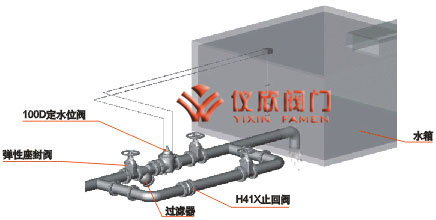

二、100D定水位閥　安裝示意圖

三、100D定水位閥　主要連接尺寸

公稱通徑 (mm)	尺   寸(mm)
	L	H	H1
20	150	212	179
25	160	212	179
32	180	212	179
40	200	265	210
50	203	265	210
65	216	310	215
80	241	350	245
100	292	460	305
125	330	520	365
150	356	570	415
200	495	695	510
250	622	780	560
300	698	905	658
350	787	1025	696
400	914	1080	735
450	978	1100	735
