700X水泵控制閥

一、700X水泵控制閥 概述

700X水泵控制閥是一種安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前。閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘或水擊聲；當水泵完全停止后，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。

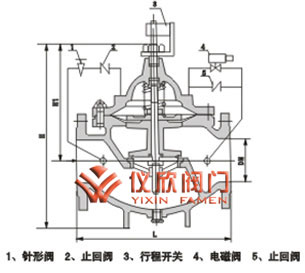

700X水泵控制閥	700X水泵控制閥尺寸圖

二、700X水泵控制閥　結構特點和用途

700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉?？煞乐顾N現象發生。
本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

三、700X水泵控制閥　工作原理

當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。 當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

四、700X水泵控制閥　主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

五、700X水泵控制閥　主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

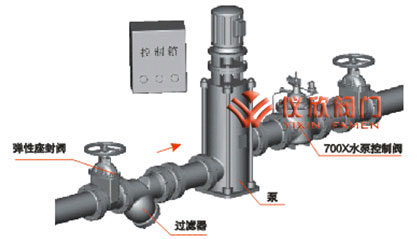

六、700X水泵控制閥　安裝示意圖

七、700X水泵控制閥　主要尺寸

公稱通徑 （mm）	尺 寸（mm）
	L	H1	H
20	150	247	342
25	160	247	342
32	180	247	342
40	200	278	395
50	203	278	395
65	216	298	405
80	241	310	430
100	292	340	510
125	330	380	560
150	356	410	585
200	495	440	675
250	622	460	730
300	698	480	760
350	787	525	840
400	914	580	910
450	978	635	910
