不銹鋼內螺紋止回閥
一、不銹鋼內螺紋止回閥 概述
不銹鋼螺紋旋啟式止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。 止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥適用介質為：水、油品、蒸汽、酸性介質等。
 |
 |
不銹鋼內螺紋止回閥 |

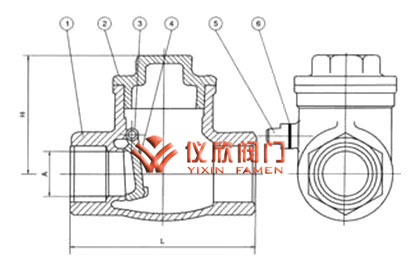

不銹鋼內螺紋止回閥尺寸圖 |
二、不銹鋼內螺紋止回閥 主要零件材料
| 序號NO. |
零件名稱 |
材質 |
| 1 |
閥體 |
不銹鋼CF8M/CF8 |
| 2 |
閥蓋 |
不銹鋼CF8M/CF8 |
| 3 |
搖桿插銷 |
不銹鋼316/304 |
| 4 |
閥瓣 |
不銹鋼CF8M/CF8 |
| 5 |
螺塞 |
不銹鋼316/304 |
| 6 |
螺塞墊片 |
聚四氟乙烯PTFE |
三、不銹鋼內螺紋止回閥 性能規范
| 公稱壓力 |
PN |
1.6, 2.5, 4.0, 6.4 |
MPa |
| 強度試驗壓力 |
PT |
2.4, 3.8, 6.0, 7.6 |
| 低壓氣密封試驗壓力 |
|
0.6 |
| 高壓氣密封試驗壓力 |
2.0, 3.0, 4.8, 7.6 |
| 適用介質 |
h14W-(16-64)C |
h14W-(16-64)P |
h14W-(16-64)R |
| 水、油品、汽 |
硝酸類 |
醋酸類 |
| 適用溫度 |
-40～180 |
四、不銹鋼內螺紋止回閥 主要連接尺寸及重量
| SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
| A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
| H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
104 |
| L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
200 |
| 重量WT(kg) |
310 |
445 |
680 |
1040 |
1490 |
2020 |
|
|
