阻塞流對調節閥的影響

阻塞流是指不可壓縮流體或可壓縮流體在流過調節閥時所達到的最大流量狀態（即極限狀態）。在固定的入口條件下，閥前壓力P1保持一定而逐步降低閥后壓力P2時，流經調節閥的流量會增加到一個最大極限值，再繼續降低P2，流量不再增加，這個極限流量即為阻塞流。阻塞流出現之后，流量與△P（P1-P2）之間的關系已不再遵循公式的規律。當按實際壓差計算。要比阻塞流量大很多。因此，為了精確求得此時的流量值，只能把開始產生阻塞流時的閥壓降作為計算用的壓降。

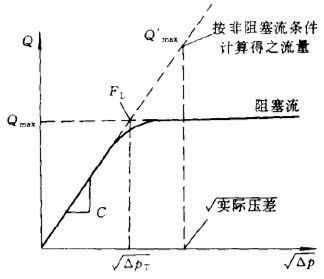

圖1 阻塞流關系曲線圖

液體是不可壓縮流體，它在產生阻塞流時，Pvc值與液體介質的物理性質有關， 即： Pvc=Ff×Pv

式中 PV———液體的飽和蒸汽壓力； Ff———液體的臨界壓力比系數。

Ff是阻塞流條件下縮流處壓力與閥入口溫度下的液體飽和蒸汽壓力Pv之比，是Pv 與液體臨界壓力之比的函數?？梢栽跀祿碇胁槌?，也可用下式進行計算，）可見，只要能求得Pvc值，便可得到不可壓縮流體是否形成阻塞流的判斷條件.，因此，當△P大于等于閥壓降Fl為阻塞流情況，當△P小于閥壓降時為非阻塞流情況。對于可壓縮流體，引入一個稱為壓差比X的系數,即X=△P/P1, 也就是說，閥門壓降△P與入口壓P1的比稱為壓差比。試驗表明：若以空氣作為試驗流體，對于一個特定的調節閥，當產生阻塞流時，其壓差比是一個固定常數，稱為臨界壓差比。對別的可壓縮流體，只要把臨界壓差比乘一個比熱比系數，即為產生阻塞流時的臨界條件。
