ZHA/B氣動薄膜執行器

一、ZHA/B氣動薄膜執行器 概述

ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配?？烧{零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。

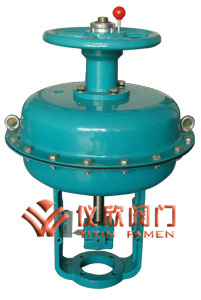

ZHA/B氣動薄膜執行器	ZHA/B氣動薄膜執行器(帶頂裝手輪)

二、ZHA/B氣動薄膜執行器 主要零部件材料

ZHA型：正作用，當信號壓力增加時，閥桿部件向下移；
ZHB型：反作用，當信號壓力增加時，閥桿部件向上移。

機殼	A3	推桿	2Cr12
支架	HT200	軸套	復合聚四氟乙烯
膜片	丁睛橡膠夾增強滌綸織物	壓縮彈簧	60Si2Mn

三、ZHA/B氣動薄膜執行器 性能指標

項目	帶定位器	不帶定位器
基本誤差％	≤±1	≤±4(輸出行程的百分數表示)
回差％	≤1	≤2.5(輸出行程的百分數表示)
死差％	≤0.4	≤2.5(輸出壓力范圍的百分數表示)
額定行程偏差％	±2.5
始終點偏差％	±1.0	氣關式始點±5.0；氣開式始點±2.5、終點±5.0
工作壽命	不少于30萬次

四、ZHA/B氣動薄膜執行器 ZHA/B主要技術參數

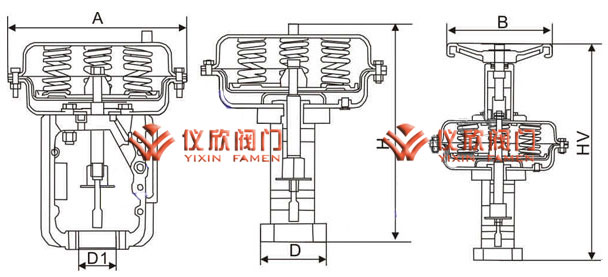

型號	主要尺寸(mm)							可配閥門 (mm)	重量(Kg)
	D	D1	n×d	H	HV	A	B
MF22	60	101	4×10	300	-	288	-	DN10-DN20	15
MF23	60	101	4×10	321	-	288	-	DN25-DN32	17
MF34	74	124	4×14	437	-	360	-	DN50-DN100	25
MF45	95	152	4×14	542	-	470	-	DN125-DN200	46.5
MF56	100	190	4×18	740	-	579	-	DN250-DN400	107.5
MFA22	60	101	4×10	-	508	288	220	DN10-DN20	18
MFA23	60	101	4×10	-	551	288	220	DN25-DN32	20
MFA34	74	124	4×14	-	651	360	335	DN40-DN50	31
MFA45	95	254	4×14		771	470	335	DN125-DN200	56
MFA56	100	328	4×18		1061	579	350	DN250-DN400	124.5

型號	膜片面積(cm2)	彈簧數量	最大行程(mm)	氣壓(bar	最大推力(N)
MF/MFA22D	350	3～6	20	1.4	4800
MF/MFA22R				0	480
MF/MFA23R	350	3～6	30	1.4	5200
MF/MFA23D				0	920
MF/MFA34R	610	3～6	45	1.4	7800
MF/MFA34D				0	720
MF/MFA45R	1000	4～8	65	1.4	11000
MF/MFA45D				0	3840
MF/MFA56R	1300	4～7	110	1.4	15000
MF/MFA56D				0	5000
