氣動角座閥

一、氣動角座閥 概述

本系列角座閥是本公司最新引進國外先進生產技術，結合現代工業應用研發而成的新一代氣動角座閥。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。

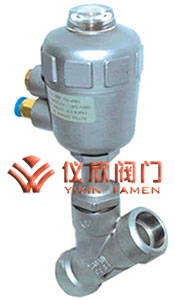

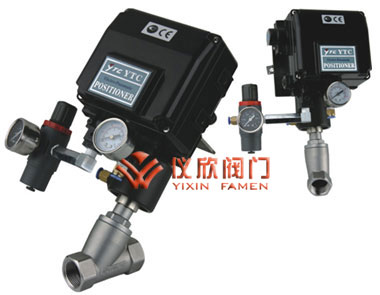

氣動角座閥（普通開關型）	氣動角座閥（調節型）

二、氣動角座閥 特點

1、可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣控頭可以作360‘旋轉，甚至限位開關也可以360‘旋轉?？煞奖愕匕惭b一到二個限位開關。
3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
4、具有多種控制方式：常開、常閉、雙動。
5、要求更小的氣動執行器：流體從閥桿上方流入時，制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭?？蛇x更小的控制頭。
7、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。
8、無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
9、先進的閥體機構：流量比普通角座大30％，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。壽命高達七百萬次

三、氣動角座閥 技術參數

壓力范圍: 1.6MPa
介質溫度: －10℃～＋180℃
環境溫度: －10℃～＋60℃
閥體材料:不銹鋼
密封材料: 聚四氟乙烯
執行機構外殼: 聚酰胺
控制介質: 中性氣體、空氣

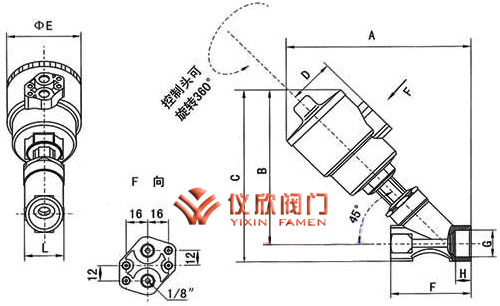

四、氣動角座閥 連接尺寸

接口C ΦD	內孔(mm)	執行機構尺寸(mm)	A	B	C	ΦE	F	H	A/F
G1/2	13	50	85	173	12	64	44	137	27
G3/4	20	50	95	178	12	64	44	145	32
G1	25	63	105	212	14	80	52	173	41
G11/4	32	63	120	226	16	80	52	186	50
G11/2	40	63	130	230	18	80	52	189	55
G2	50	63	150	250	20	80	52	205	70
G2	50	80	150	270	20	101	60	225	70
