低溫閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用透焊連接。
壓力等級：1.6Mpa~2.5Mpa 產品規格：DN15~300mm 產品材質：碳鋼、不銹鋼、高溫鋼 適用溫度：-45oC~197 oC 適用介質：乙烯、丙烯、液氮、液氫
 |
 |

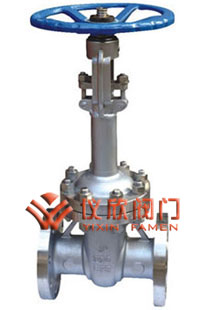

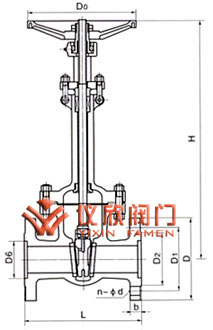

低溫閘閥 | 低溫閘閥尺寸圖 |
1、設計、制造及驗收按JB/T 7749-95
2、主體材料：LCB、LF1、LF3、LC3、CF8、F304等
3、結構長度按GB/T 12221-1989標準
4、法蘭連接尺寸按JB/T 79-1994標準
5、適用溫度：-46～196°C
6、閥門的檢驗和試驗按JB/T 9092-1999標準
1、閥體、閥蓋：不銹鋼
2、閥桿： 1Cr18Ni9Ti
3、閘板、閥座密封面： 堆焊硬質合金
4、閥桿螺母： 鋁青銅
5、墊片： 低溫石棉、蠟浸石棉橡膠板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
7、手輪：球墨鑄鐵或可鍛造鐵
| 型號 | 公稱壓力 | 尺寸（mm） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| DJ41Y-16 | 1.6 | L | 130 | 130 | 150 | 160 | 190 | 200 | 230 | 290 | 310 | 350 | 480 | 600 |
| H | 320 | 326 | 350 | 412 | 420 | 471 | 500 | 550 | 590 | 652 | 820 | 920 | ||
| D0 | 120 | 120 | 160 | 160 | 160 | 200 | 240 | 240 | 320 | 320 | 360 | 400 | ||
| 重量(kg) | 4 | 5 | 10 | 11 | 12 | 20 | 29 | 320 | 460 | 58 | 101 | 190 | ||
DJ41Y-25 |
2.5 | L | 130 | 130 | 150 | 160 | 19 | 200 | 230 | 290 | 310 | 350 | 480 | 600 |
| H | 340 | 344 | 360 | 432 | 440 | 490 | 520 | 570 | 620 | 682 | 850 | 950 | ||
| D0 | 120 | 120 | 160 | 160 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 | ||
| 重量(kg) | 5 | 6 | 10 | 11 | 12 | 21 | 30 | 32 | 50 | 60 | 125 | 194 | ||
| DJ41Y-40 | 4.0 | L | 130 | 130 | 150 | 160 | 190 | 200 | 230 | 290 | 310 | 350 | 480 | 600 |
| H | 340 | 344 | 360 | 432 | 440 | 49 | 520 | 570 | 620 | 982 | 860 | 952 | ||
| D0 | 120 | 120 | 160 | 160 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 | ||
| 重量(kg) | 5 | 6 | 10 | 11 | 12 | 21 | 30 | 32 | 50 | 60 | 134 | 195 | ||
