Z41鑄鐵明桿閘閥

一、Z41鑄鐵明桿閘閥 主要特點及用途

1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料、密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
5.廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

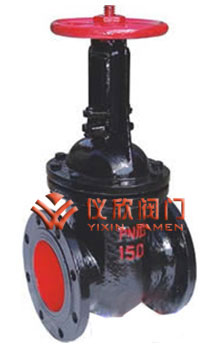

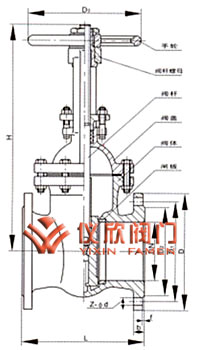

Z41鑄鐵明桿閘閥	Z41鑄鐵明桿閘閥尺寸圖

二、Z41鑄鐵明桿閘閥 執行標準

設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
傳動方式：手動、電動、齒輪傳動

三、Z41鑄鐵明桿閘閥 主要技術參數

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z41T-10	1.0	1.1	1.5	≤200℃	水、蒸汽、油
Z41T-10
Z41W-10				≤100℃	油品、煤氣

四、Z41鑄鐵明桿閘閥 主要零件材料

型號	閥體、閥蓋、閘板	閘板	密封圈	閥桿螺母	閥 桿	填 料
Z41H-10	灰鑄鐵、鑄 鋼	碳鋼+合金鋼	不銹鋼、合金鋼	青銅	碳鋼、不銹鋼	浸油石棉盤根
Z41W-10	灰鑄鐵	灰鑄鐵	黃銅		碳鋼
Z41T-10	灰鑄鐵	灰鑄鐵+黃銅	黃銅		碳鋼、黃銅

五、Z41鑄鐵明桿閘閥 主要外形尺寸及重量

公稱通徑DN(mm)	尺寸(mm)								重量 （kg）
	L	D	D1	D2	b-f	Z-d	H	D0
40	165	145	110	85	18-3	4-18	245	135	20
50	180	160	125	100	20-3	4-18	286	180	26
65	190	180	145	120	20-3	4-18	320	180	35
80	203	195	160	135	22-3	4-18	373	200	45
100	229	215	180	155	22-3	8-18	428	200	60
125	250	245	210	185	24-3	8-18	513	240	85
150	270	280	240	210	24-3	8-23	582	240	125
200	292	335	295	265	26-3	8-23	730	320	180
250	330	390	350	320	28-3	12-23	897	320	240
300	356	440	400	368	28-3	12-23	1032	400	360
350	381	500	460	428	30-3	16-23	1170	400	400
400	406	565	515	482	32-3	16-25	1330	500	500
450	432	615	565	532	32-3	20-25	1460	500	590
500	457	670	620	585	34-3	20-25	1650	500	680
