鍛鋼閘閥

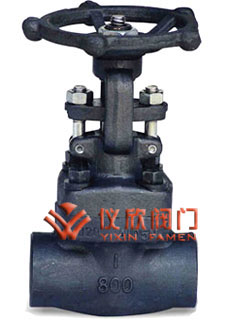

一、鍛鋼閘閥 概述

鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

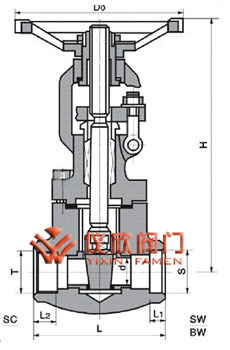

鍛鋼閘閥	鍛鋼閘閥尺寸圖

二、鍛鋼閘閥 閘閥的結構設計和規范

鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.

三、鍛鋼閘閥 結構形式

1.全通徑或縮徑；
2.明桿帶支架；
3.兩端自動調心的填料壓套；
4.用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋；
5.本體倒密封；
6.承插焊接ANSI/ASME B16.11；
7.螺紋端(NPT端)按ANSI/ASME B1.20.1。

四、鍛鋼閘閥 材料表

序號	名 稱	美標碳鋼	美標合金鋼	美標不銹鋼鋼
		Type A 105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 F304(L)	A276 F316(L)
3	閘板	A276 430&410	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	Corrugated SS+graphite		SS+PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷	A276 420		A276 F304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺絲	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓蓋	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A 194 4	A194 8	A194 8M
13	閥桿螺母	A276 420/Cu-Alloy(銅合金)
14	手輪鎖緊螺母	A 194 2H	A194 4	A 194 8	A194 8M
15	銘牌	SS
16	手輪	Handwheel	A197
17	襯墊	Bearing Gasket	A473 431
18	填料	Flexible Graphite		PTFE
適用介質			(水、油、氣等)W.O.G.etc		(酸類)HNO3,CH3OOH etc
適用溫度			-29℃～425℃	-29℃～550℃	-29℃～180℃

注：可按要求采用其他材料　CS=碳鋼 AS=合金鋼 SS=不銹鋼

五、鍛鋼閘閥 尺寸和重量表

通徑		縮徑RB	3/8	1/2	3/4	1	1　1/4	1　1/2	2
NPS		全徑FB		3/8	1/2	3/4	1	1　1/4	1　1/2	2
L		150～800Lb	79	79	92	111	120	120	140	178
		900Lb	79	92	111	120	120	140	178	210
		1500Lb	111	111	111	114	120	140	162	210
H(OPEN)		150～800Lb	158	158	169	197	236	246	283	330
		900～1500Lb	169	197	197	236	246	283	330	354
W		150～800Lb	100	100	100	125	160	160	180	200
		900～1500Lb	100	125	125	160	160	180	200	240
Weights	Bolted	150～800Lb	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
		900～1500Lb	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
	Welded	150～800Lb	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
		900～1500Lb	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22
