    電動調節閥

    波紋管閘閥

    一、波紋管閘閥 特點

    波紋管閘閥的閥桿采用波紋管及填料雙重密封結構,確保閥桿處的無泄漏密封,特別適用于易燃、易爆、有毒及貴重介質的管路。
    波紋管采用不銹鋼或 Inconel 材料制造,波紋管密封結構設計合理,耐疲勞,使用壽命長。

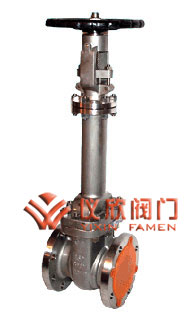

    波紋管閘閥 波紋管閘閥
    波紋管閘閥 波紋管閘閥尺寸圖

    二、波紋管閘閥 用途

    波紋管閘閥適用于 Class150 ~ 900 、 PN1.0 ~ 16.0MPa ,工作溫度 -29 ~ 425℃ (碳鋼)、 -29 ~ 500℃ (不銹 鋼)的各種管路上,用于截斷或接通管路中的介質,選用不同的材質, 可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、 尿素等多種介質。

    三、波紋管閘閥 標準規范

    設計與制造 結構長度 連接法蘭 試驗與檢驗
    API600、

    GB12234
    ANSI B16.10、

    GB12221
    ANSI B16.5、
    JB/T74~90、
    GB9112~9124、
    HG20592~20635、
    SH3406
    API598、
    JB/T9092

    四、波紋管閘閥 適用范圍、采用標準、材質、特點

    適用范圍 適用介質 ? 蒸氣系統、天然氣、有毒廢氣凈化、真空裝置、熱油系統、加熱設備、 冷凍系統、氨、熱水、電站等
    適用溫度 -20——350℃
    采用標準 制造標準:DIN3356 檢驗試驗標準:DIN3230
    結構長度標準:DIN3202 對焊口標準:DIN3239
    法蘭標準:DIN2543-2545 ?
    ?材???質 ? 閥 體 閥? 蓋 閥? 桿 閥? 瓣 密 封 面 填? 料
    WCB WCB WCB 13Gr 2Gr 2Gr 柔性石墨
    304 CF8 CF8 304 304 304 柔性石墨
    316 CF8M CF8M 316 316 316 柔性石墨
    304L CF3 CF3 316 304L 304L 柔性石墨
    316L CF3 CF3 316 316L 316L 柔性石墨
    ?特???點 波紋管密封閥桿 雙層、三層波紋管 雙重密封
    無升降手輪 位置指示 維修方便

    五、波紋管閘閥 外形尺寸各連接尺寸

    PN DN L L1 D D1 D2 B f F D6 N-ф △H
    (STRODE)
    1.6 15 130 80 95 65 45 14 2 - - 4-14 13
    20 150 90 105 75 55 14 2 - - 4-14 17
    25 160 110 115 85 65 14 2 - - 4-14 22
    32 180 127 135 100 78 16 2 - - 4-18 29
    40 200 156 145 110 85 16 3 - - 4-18 34
    50 230 170 160 125 100 16 3 - - 4-18 43
    65 290 - 180 145 120 18 3 - - 4-18 50
    80 310 - 195 160 135 20 3 - - 8-18 58
    100 350 - 215 180 155 20 3 - - 8-18 78
    125 400 - 245 210 185 22 3 - - 8-18 105
    150 480 - 280 240 210 24 3 - - 8-23 112
    200 600 - 335 295 265 26 3 - - 12-23 150
    2.5 15 130 80 95 65 45 16 2 - - 4-14 13
    20 150 90 105 75 55 16 2 - - 4-14 17
    25 160 110 115 85 65 16 2 - - 4-14 22
    32 180 127 135 100 78 18 2 - - 4-18 29
    40 200 156 145 110 85 18 3 - - 4-18 34
    50 230 170 160 125 100 20 3 - - 4-18 43
    65 290 - 180 145 120 22 3 - - 8-18 50
    80 310 - 195 160 135 22 3 - - 8-18 58
    100 350 - 230 190 160 24 3 - - 8-23 78
    125 400 - 270 220 188 28 3 - - 8-25 105
    150 480 - 300 250 218 30 3 - - 8-25 112
    200 600 - 360 310 278 34 3 - - 12-25 150
    4.0 15 130 80 95 65 45 16 2 4 40 4-14 13
    20 150 90 105 75 55 16 2 4 51 4-14 17
    25 160 110 115 85 65 16 2 4 58 4-14 22
    32 180 127 135 100 78 18 2 4 66 4-18 29
    40 200 156 145 110 85 18 3 4 76 4-18 34
    50 230 170 160 125 100 20 3 4 88 4-18 43
    65 290 - 180 145 120 22 3 4 110 8-18 50
    80 310 - 195 160 135 22 3 4 121 8-18 58
    100 350 - 230 190 160 24 3 4.5 150 8-23 78
    125 400 - 270 220 188 28 3 4.5 176 8-25 105
    150 480 - 300 250 218 30 3 4.5 204 8-25 112
