VB7000電動調節閥

一、電動二通閥,電動三通閥　概述

VB7000電動二通閥、電動三通閥配以電子驅動控制裝置后，能調節蒸汽或冷、熱水的流量，廣泛應用于中央空調、采暖、水處理、工業的流體控制。驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭矩。故此當馬達沒有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。

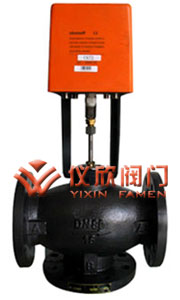

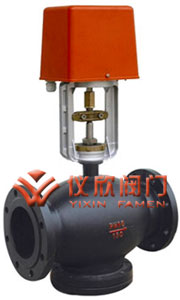

電動二通閥	電動三通閥

二、電動二通閥　主要技術參數

介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
可調比: 50:1
滲漏量(m3/h):KV值的0.01%

三、電動二通閥 材質

閥體:鑄鋼 WCB 鑄鐵
閥瓣、閥桿、閥座：不銹鋼
填料:聚四氟乙烯

四、電動三通閥 主要技術參數

介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
滲漏量(m3/h):KV值的0.03%

五、電動三通閥 材質

閥體:HT200灰鑄鐵
閥瓣：黃銅
閥桿:1Cr18Ni9
軸封：黃銅
密封件:三元乙丙橡膠

六、電動二通閥,電動三通閥 外形尺寸

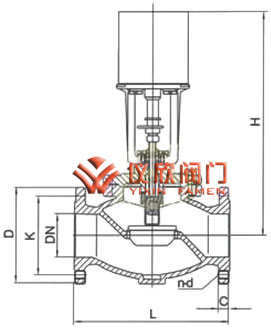

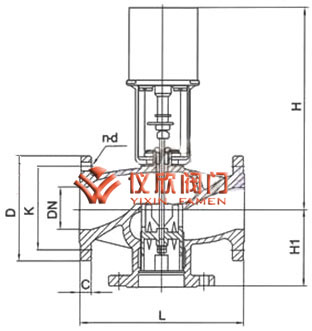

電動二通閥結構圖	電動三通閥結構圖

電動二通閥外形尺寸

型號	規格	L	H	D	C	K	n-d	壓差KPa	行程
VB-7200	DN65	290	158	185	20	145	4-18	400	40
	DN80	310	195	200	20	160	8-18	400	40
	DN100	350	216	220	20	180	8-18	300	40
	DN125	400	237	250	22	210	8-18	200	40
	DN150	480	282	285	22	240	8-22	100	40
	DN200	533	289	340	30	295	12-22	100	40

電動三通閥外形尺寸

型號	規格	L	H	H1	D	C	K	n-d	壓差KPa	重量(KG)	行程
VB-7300	DN65	290	158	150	185	20	145	4-18	400	23	45
	DN80	310	195	185	200	20	160	8-18	400	31	45
	DN100	350	216	205	220	20	180	8-18	300	39	45
	DN125	400	237	230	250	22	210	8-18	200	66	45
	DN150	480	282	280	285	22	240	8-22	100	87	45
	DN200	533	289	340	340	30	295	12-22	100	90	45
