電動籠式調節閥|電動平衡式調節閥

一、電動籠式調節閥 概述

電動籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，配用PS系列或者3810系列電動執行機構，流道呈S流線型，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。電動籠式調節閥具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許壓差小、閥前后壓差較大的工作場合。

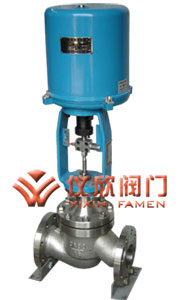

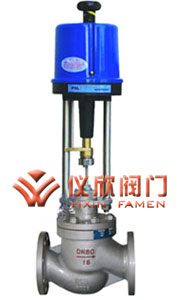

電動籠式調節閥（配PS電動執行器）	電動籠式調節閥（配3810電動執行器）

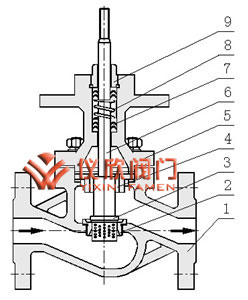

二、電動籠式調節閥 主要零件材料

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304

本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

三、電動籠式調節閥 主要技術參數

公稱通徑mm		G3/4”						20				25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑mm		3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200	250	300
額定流量系數kv	直線型	0.08	0.12	0.20	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比							1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		10										16		25		40			60			100
流量特性		直線						直線，等百分比，快開
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		直通單座鑄造球型閥
上閥蓋型式		普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號	PSL	PSL-201										PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	381L	381LSA-08 381LXA-08										381LSA-20		381LSB-30		381LSB- 50			381LSC-65			381LSC-99
	防爆型	381LXA-20												381LXB-30		381LXB- 50

注：
1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2.工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

四、電動籠式調節閥 執行機構主要技術參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

五、電動籠式調節閥 性能指標

基本誤差％			配3810L±2.5； 帶定位器 ±1.0
回差％			配381L ±2.0； 配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV級 小于閥的額定容量×10-4

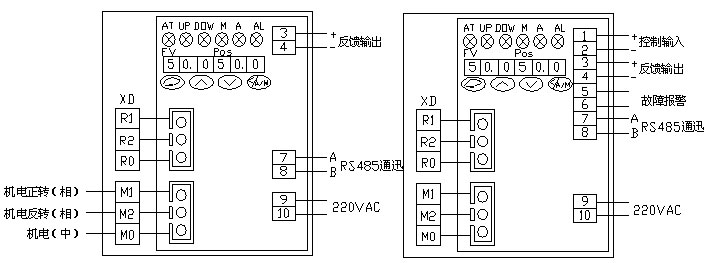

六、電動籠式調節閥 電氣接線說明

輸入：4~20mA、4~12mA、12~20mA、0~5V、1~5V；
輸出：4~20mA反饋信號。
打開機殼即可看見如圖示意。
執行機構外殼內有端子條用于電氣接
線，選擇適當的電源線與執行機構相連，建議使用Φ1.0（mm）2導線。

七、電動籠式調節閥 允許壓差

公稱通徑(mm)		20				25	40		50	65	80	100	150		200	250	300
閥座直徑(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

八、電動籠式調節閥 外形尺寸

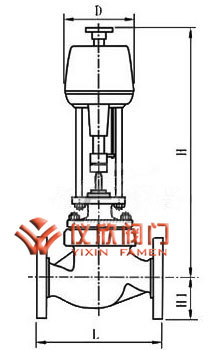

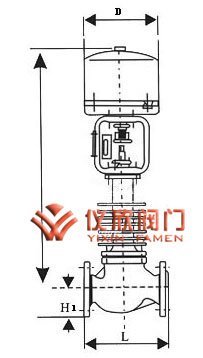

電動籠式調節閥外型尺寸圖（配PS執行器）	電動籠式調節閥外型尺寸圖（配381執行器）

公通徑(mm)			20	25	40	50	65	80	100	150	200	250	300
L(mm)	PN1.6MPa		181	184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		194	197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		206	210	251	286	311	337	394	508	650	800	870
H1(mm)			67	72	87	92	105	110	127	174	209	300	350
配PSL	H(mm)	普通型	738	750	765	767	845	857	875	1025	1045	1252	1545
		散熱片型	888	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D(mm)		176									225
	重量(KG)		15	17	24	29	49	61	82	150	211	370	570
配381L	H(mm)	普通型	501	513	650	652	770	782	800	1080	1125	1345	1365
		散熱片型	651	663	815	822	950	967	1010	1340	1385	1625	1645
	D(mm)		225							310
	重量(KG)		23	24	39	44	64	76	97	203	264	418	618
