    電動調節閥

    高靈敏度大流量蒸汽減壓閥

    一、高靈敏度大流量蒸汽減壓閥 概述

    高靈敏度大流量蒸汽減壓閥在普通減壓閥基礎上作了很大改進,加大了活塞面積,改變了節流結構。改變了密封形式,加大了過流面積等等,從而在提高靈敏度、流量、壽命等方面大大改善了性能。

    高靈敏度大流量蒸汽減壓閥 高靈敏度大流量蒸汽減壓閥

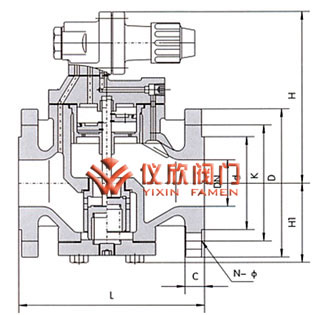

    高靈敏度大流量蒸汽減壓閥 高靈敏度大流量蒸汽減壓閥尺寸圖

    二、高靈敏度大流量蒸汽減壓閥 主要技術參數和性能指標

    公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
    密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    出口壓力范圍(Mpa) 0.04-1.0 0.05-1.6 0.08-2.5 0.2-3.5 0.5-3.5 0.5-4.5
    壓力特性偏差(Mpa)△P2P GB12246-1989
    流量特性偏差(Mpa)P2G GB12246-1989
    最小壓差(Mpa) 0.07 0.1 0.15 0.4 0.5 0.8
    滲漏量 GB12245-1989

    三、高靈敏度大流量蒸汽減壓閥 主要零件材料

    零件名稱 零件材料
    閥體 閥蓋 底蓋 WCB
    閥座 閥瓣 2Cr13
    缸套 活塞 鋁鐵青銅
    膜片 1Cr18Ni9
    活塞環 合金鑄鐵/對位聚苯
    導閥座 導閥桿 2Cr13
    主閥彈簧 50CrVA
    導閥主彈簧 50CrVA
    調節彈簧 60Si2Mn

    四、高靈敏度大流量蒸汽減壓閥 流量系數(Cv)

    DN 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250

    五、高靈敏度大流量蒸汽減壓閥 外形尺寸

    外形尺寸(PN1.6-4.0) 單位:mm

    公稱通徑DN 外 形 尺 寸
    L H Hl
    1.6/2.5MPa 4.0MPa
    15 160 180 265 85
    20 160 180 265 85
    25 180 200 280 95
    32 200 220 280 95
    40 220 240 290 105
    50 250 270 300 130
    65 280 300 315 145
    80 310 330 330 170
    100 350 380 405 200
    125 400 450 450 225
    150 450 500 485 265
    200 500 550 570 290
    250 650 640 325
    300 800 740 360
    350 850 810 395
    400 900 950 430
    500 950 1080 500

    外形尺寸(PN6.4-16.0) 單位:mm

    公稱通徑DN 外 形 尺 寸
    L H Hl
    6.4MPa 10.0/16.0MPa
    15 180 180 280 100
    20 180 200 280 100
    25 200 220 300 115
    32 220 230 300 115
    40 240 240 315 130
    50 270 300 340 135
    65 300 340 355 150
    80 330 360 370 175
    100 380 450 205
    125 450 510 235
    150 500 555 275
    200 550 640 300
    250 650 720 335
    300 800 830 375
    350 850 880 410
    400 900 1020 445
    500 950   1080 515
